Anykey9007低頻無線網橋采用的是腔體濾波器進行濾波，總共2級，第一級是從LNA過來的TX信號，進入PA的時候進行一次濾波，第二級是從天饋下來的RX信號，進入LNA前，進行一次率濾波，

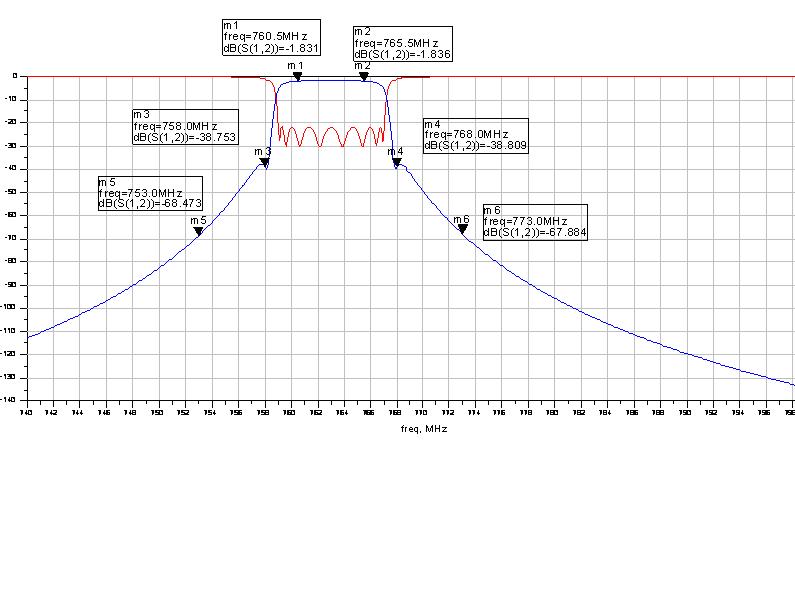

     具體仿真指標見下圖，實際調試帶外抑制需要有3-5dB的余量。所以帶外2.5MHz能滿足30dB要求，外帶7.5MHz能滿足60dB的要求�？偣脖O(jiān)測6個點。

腔體尺寸：169*87*55（不含安裝耳朵的尺寸和螺桿高度尺寸）詳細資料聯系 http://www.anykey.cn/
